[规格型号]:DB-GC12
[产品名称]:低压供配电技术成套实训设备
序号 | 设备名称 | 规格/型号 |
数量 (套) |
用途 | 功能要求 | 主要性能及技术指标 | 价格 |
1 | 进线柜 | GCK | 2 |
总电源 控制 |
1、附进线带漏电空气开关(板后操作) 2、主断路器可以手动操作也可以电动操作 3、带有进线电压指示仪表 4、可以进行各相电压转换操作 5、有三相电流指示仪表 6、断路器板前操作 7、设备带有前后有隔离保护钢板 8、前后开有观察窗 9、进线方式:上下均可进出线 |
1、断路器:DW15-630/160A 2、电压表:6L2-V 450V 3、电流表:6L2-A 4、互感器:BH-0.66 5、电压转换开关:LW5-16YH3/3 6、空气开关(带漏电保护):DZ20LE |
|
2 | 计量柜 | GCK | 2 |
电能 计量 |
|
|
|
3 | 补偿柜 | GCK | 2 |
功率因 数补偿 |
|
|
|
4 |
出线柜 (动力及照明柜 ) |
GCK | 2 | 动力及照明控制 |
|
|
|
5 | 联络柜 | GCK | 1 | 联络 | 连通或者切断两个主柜之间电源 | 桥内接线方式 | |

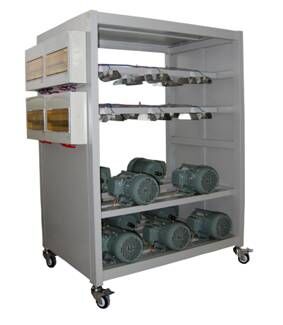

6 | 负载柜 | 小车式 | 2 | 动力、照明负荷 |
|
|
|
7 | 安全防护材料与工具 | 2 |
1、绝缘手套2副 2、绝缘靴2副 3、绝缘地毯20㎡ 4、套筒扳手1套(17件套) 5、梅花扳手1套(8件套) 6、呆头扳手1套(8件套) 7、接地线(5M) 8、兆欧表(1000V)、万用表(MY60)、钳形表(5~200A) 9、电工常用工具 |
1、安全防护用品 2、安全防护用品 3、安全防护用品(正常的倒合闸、设备巡视、记录防护) 4~9、电气设备维护工具 |
1、安全防护用品应采用可在10KV环境下使用的合格产品。并能提供产品质量证明和企业资质证明。 | ||
8 |
安全 标志 |
GB | 1 |
安全 防护 |
免费 |
